# 시험품목
내환경시험 (Environment)
시험분야 대상품목(아이콘을 클릭하세요!)
내환경시험(Envrionment)
신뢰성이란 어떤 부품, 제품 또는 시스템이 요구되는 기간 동안 주어진 사용환경(작동) 조건에서 설계된 기능을 고장 없이 유지되는 특성(또는 작동되는 확률)입니다. 신뢰성 시험은 제품의 수명 또는 고장률을 평가하기 위한 시험으로, 개발 및 제조과정에서 신뢰성 향상, 평가, 보증을 위하여 각종 성능 시험, 내환경성 시험, 안정성 시험 등을 보유하고 있는 장비 및 인력 인프라를 이용하여 지원합니다.
제품군
- - 카오디오, 네비게이션, 블랙박스 등 차량에서 사용하는 제품군 시험
전기적 시험 설비
-
양방향 Programmable Power Supply
- 전원파형 시뮬레이션
- PBZ20-20 : 6 EA 보유
- PBZ40-10 : 1 EA 보유
-
EM TEST
- E-10 Short interruptions
- E-13 Pin interruption
- Surge, EFT Burst, Power fail, Load dump 등)
-
양방향 Programmable DC Power Supply (고전압)
- Output Voltage : 0 ~ 1500 V
- Output Current : -40 ~ 40 A
- Output Power : -18 ~ 18 Kw
- 6 EA
-
양방향 AC Power
- Output Voltage : 0 ~ 350 V
- Output Current : 90 A (RMS)
- Output Power : 15 kVA
- 6 EA
전기/절연 특성 시험 설비
-

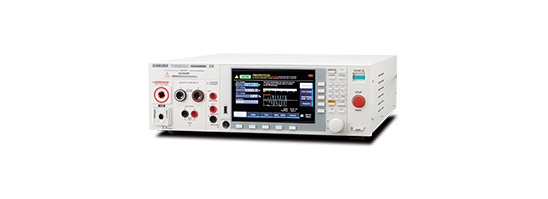

ELECTRICAL SAFETY ANALYZER
- ACW((50~60)Hz, (0.5~5)kV, (0.1~100)mA), DCW((0.5~7.2)kV, 10mA)
- IR((25~1000)V,250MΩ~100GΩ))
-
초절연계(SM7120)
- 2,000 V (설정 분해능 0.1 V)의 전압 출력이 가능
- 최고 2 X 1019 Ω 표시

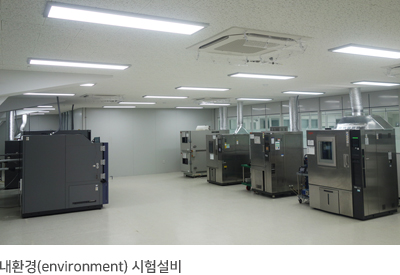

내환경 시험 설비
-

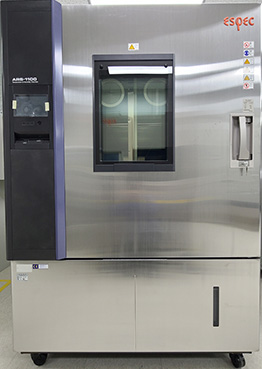

항온/항습기
- (-70 ~180) °C
- (10 ~ 98) % R.H.
- 1100 X 1000 X 1000 mm (내적)
- 온도상승률 : 4.7 °C / min
- 온도하강률 : 4.1 °C / min
- 최대 하중 : 300 kg
-

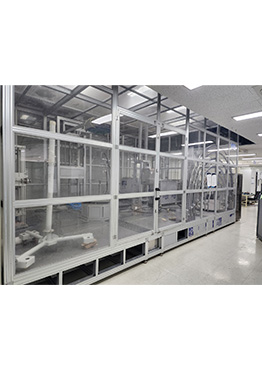

IP 살수 시험기
-
Room size:
7,000x5300x3600 mm -
ISO 20653, IEC 60529 에 의한
IPX1,2,3,4,4K,5,6,6K,7,8, UL50, IPX9K
-
Room size:
-

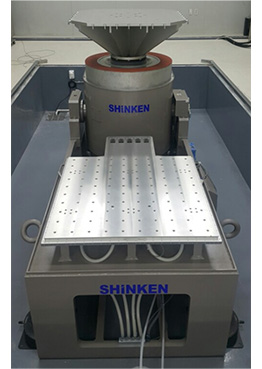

복합 진동 시험기
- (3 ~ 2000) Hz
- Max acceleration : 100 g
- Table size: 1000 x 1000 mm
- Sine, Random, shock
- SOR, ROR
- 복합챔버 결합 가능
-

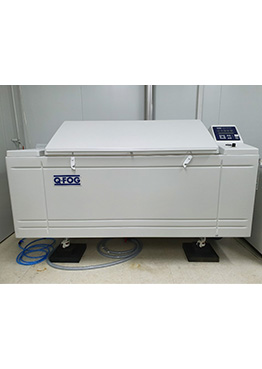

복합 부식 시험기
- 1460X820X460 mm
- Temp spray mode : 60 °C
- Temp Dry-off mode: 70°C
- Temp humi mode: 60 °C
- Temp Dwell mode: 60 °C
시험 SETUP
-
[전기적 성능 시험 – 전원 공급]
-

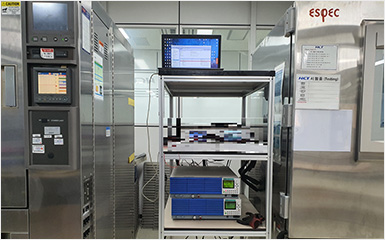

[전기적 성능 시험 – 환경조건]
-
[전기적 성능 시험 – Power pattern simulation]
-
[전기적 성능 시험 – Short / Pin interruptions]
-

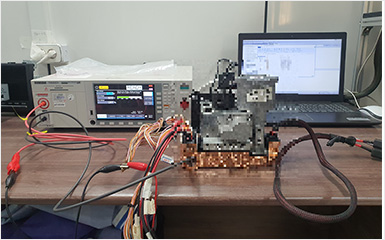

[전기적 성능 시험 – 내전압 / 절연저항]
-
[전기적 성능 시험 – ESD]

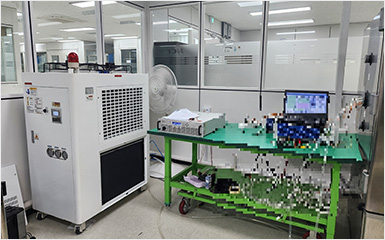

EV 부품 / 고전압 관련 시험 소개
※ EV 시스템(PTC 히터, LDC, OBC, Stator, V2L, 완속 충전기, 인버터 등) 내환경 시험 / 전기적 신뢰성 시험 가능
※ AC Power/load : 15 kW 급 (6 EA), DC Power/load : 18 kW 급 (6 EA), 칠러 등 시험 유틸리티 보유 중
-

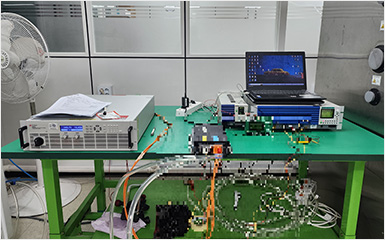

[전기적 성능 시험 – 고전압 전장품]
EV Stator 내구 시험 설비 소개
절연내구(가혹환경내구) 시험 설비
-
대형 고온 오븐 챔버
- 1,000(W) x 1,000(D) x 1,000(H) mm
- 25 ℃ ~ 280 ℃
-
항온 항습 챔버
- 1,100(W) x 1,000(D) x 1,000(H) mm
- -75 ℃ ~ 180 ℃, (10 ~ 98)%RH
-
진동 시험기
- 1,000(W) x 1,000(D) mm
- 3 Hz ~ 2 kHz
- Test Wave : Sine, Random, Shock,
전기/절연 특성 시험 설비
-
양방향 Programmable Power Supply
- EV용 모터, 인버터 구동 모터 권선의 절연시험
- 개방출력 : 0.5 kVpeak ~ 5.0 kVpeak
- 불꽃 방전 횟수를 카운트 하여 표시
- 코로나 방전 횟수를 산출하여 백분율을 표시
-
ELECTRICAL SAFETY ANALYZER
-
ACW((50~60)Hz, (0.5~5)kV,
(0.1~100)mA), DCW((0.5~7.2)kV, 10mA) - IR((25~1000)V, 250MΩ~100GΩ))
-
ACW((50~60)Hz, (0.5~5)kV,
-
초절연계(SM7120)
- 2000V (설정 분해능0.1V)의 전압 출력이 가능
- 최고20000PΩ 표시
-
저항계(RM3544)
- 300 mA, 0.000 mΩ ~ 3.5 MΩ
- DC 300 mA ~ DC 500 mA
EV Stator 신뢰성 시험 항목
(KC 60034-18-21 참고)
시험 기준
환경 시험 : 고온, 저온, 습도, 진동, 열충격
전기적 특성 시험 : 선간 저항, 내전압, 절연저항, PDIV 측정
